1、概述:

伺服液压油缸是一液压执行机构,能把来自液压源的液压能转换为机械能,也可根据需要通过产品自带的位移传感器或行程开关进行伺服控制。输出力大,运行位置准确,体积小。

2、产品配套:

1)位置伺服作动器:1台

2)磁致伸缩位移传感器说明书、合格证:各1份/每台

3)小行程开关合格证(或说明书):1份/每台

3、主要性能指标:

1)工作液:VG46润滑油或石油基液压油。

2)额定进油压力:12.5MPa

3)回油压力:≤0.5MPa

4)强度及超压密封性试验压力:18MPa

5)环境温度:20°C±15°C

6)介质温度:45°C±15°C

7)介质污染度:

  进油介质污染度等级应等于或优于17/14GB/T14039-1993。

8)额定输出力:55KN

9)全行程:出厂时为115~130mm,通过调节后筒组件的拧入深度可在115mm~130mm之间任意调节。

10)单耳中心线到前端法兰之间的距离为210mm(活塞杆全伸出时),通过调节耳环的拧入深度允许有±10mm的调节量。

11)启动压差:≤0.15MPa

12)内漏量≯30ml/min

4、结构特点:

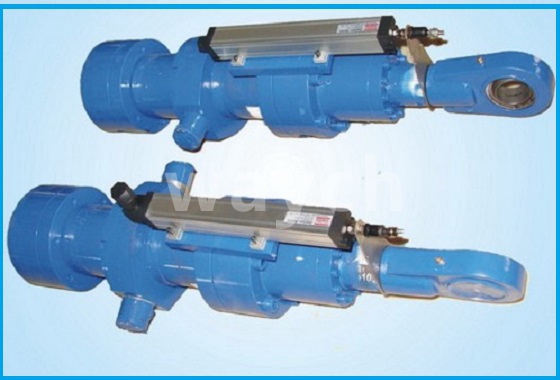

WSNF1A046CT位置伺服作动器主要有作动筒、位移传感器、小行程开关等组成,铰连安装为前端发兰,头部单耳球铰。

5、成件

1)磁致伸缩位移传感器

磁致伸缩位移传感器型号为:HTCM-LBM1451-150K1T20,精度0.3级。每台作动器配1只传感器,装于产品内。

2)小行程开关

  小行程开关型号为:LX12-2每台作动器配两支小行程开关。

3)四芯快速插头插座

四芯快速插头插座型号为:XK11J4Z/XK11K4E每台作动器配两支。

6、零位调整

  产品出厂时移传感器已安装在作动器上,其零位已调好,可直接使用。若使用时发现零位不准确,可用下述方法调整:使活塞杆位于全缩进位置,调节磁致伸缩位移传感器的调节螺钉,使位移传感器的输出值为4mA(位移传感器的电源与接线方法按其说明书的规定,按标准方式接线),此时机械零位于电器零位重合。

7、使用与维护

1)安装

对于静载荷,建议用6个GB5782-86-M12×65的六角螺栓和6个GB93-87  12标准性弹簧垫圈安装,对于交变载荷,建议用6个GB70-85-M12×65-12.9的内六角螺钉(或12.9级的六角螺栓)和6个GB93-87  12标准性弹簧垫圈安装。

2)使用

启封时应检查产品的包装是否完好无损,如有损坏,应仔细检查产品,发现问题应停止装机使用,及时与制造商联系解决。

查看封存期是否超过,超期产品应停止使用。

装机前应进行加压试验,检查产品检查产品是否因运输等原因损坏而漏油,运行是否正常,性能符合要求的产品才能使用。对外连接的两处油口为18/M22×1.5JB966-77焊接式直通管接头,其中接管材料为不锈钢。

禁止产品超期超压使用,短时间内允许其工作压力不超过18MPa 。

8、封存与保管

1)产品装箱前其表面(成件除外)应油封包装,要求做一年封存期的油封包装,然后装入包装箱内。

2)产品包装后应存放在符合下列要求的库房内:

  温度:10°C~35°C

  相对湿度:≯80%

  无烟、氯气、蒸汽或其它有害气体。

  严禁与酸、碱、盐等化学药品和充电的蓄电池存放在一起。

  在保管期内的产品,其使用顺序应依其出厂先后而定,以避免因使用安排不当而造成产品超期或临近保管期。

9、质量保证

  产品在规定的使用条件下,自出厂之日起质量保证期1年。保证期内确属产品本身的质量问题,本公司负责免费修理,保证期外的产品负责终身维修,根据实际情况收取适当的费用 。
